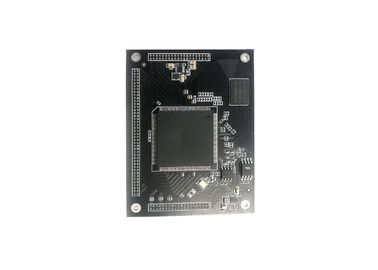

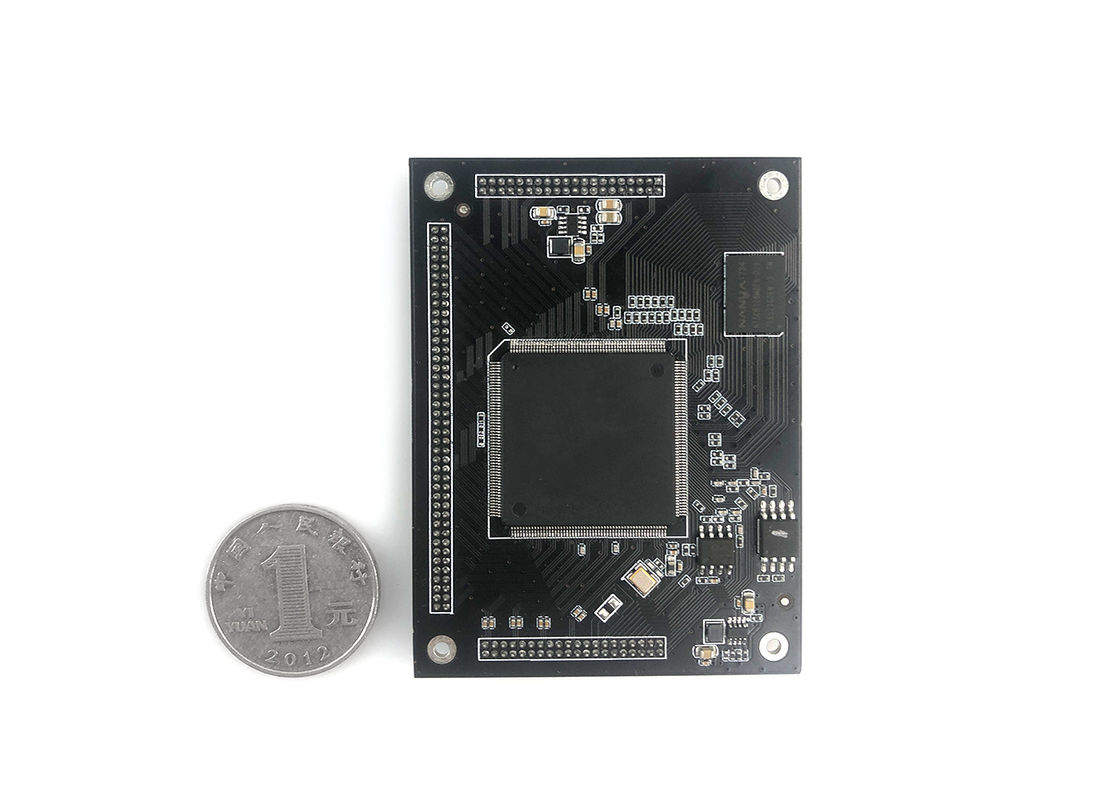

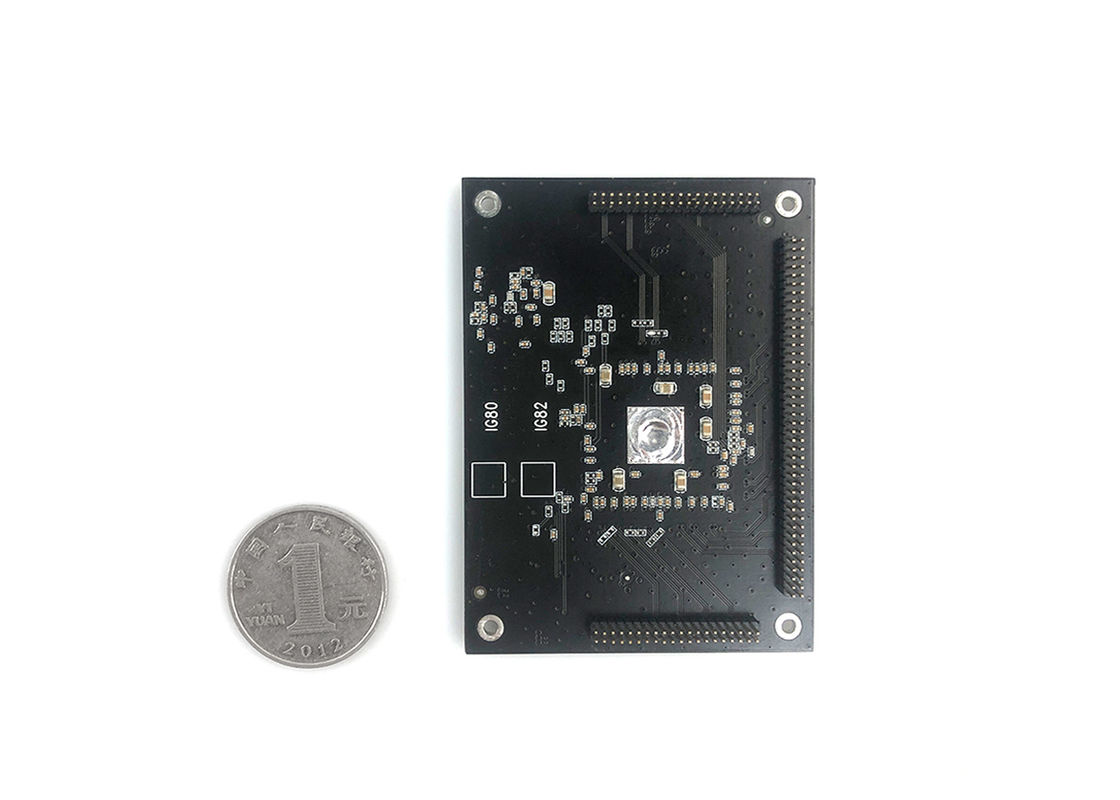

El módulo de interruptor de Ethernet de la gestión IG80 fibra óptica de 10 puertos del gigabit enbedded
IG80 es 10 módulos de interruptor industriales integrados manejados de Ethernet de la capa 2 del puerto 100M/gigabit que ofrecen alto uso del nivel de la integración, tamaño pequeño, rico de las funciones, fácil y conveniente. Proporciona los puertos de cobre de 8 gigabites y 2 puertos del 100/1000M que se podrían configurar al puerto de la fibra o al puerto del cobre según las necesidades. También adopta el montaje integrado que puede el usuario aduana la especificación de la placa madre del PWB y elegir libremente el tipo de interfaz de Ethernet a través del perno del módulo para cumplir los requisitos de diversas escenas.
Protocolos de red de las ayudas de sistema de gestión de la red diversos y estándares industriales, tales como STP/RSTP, 802.1Q VLAN, QoS, multicast estático de IGMP, enlace del puerto, puerto que duplica, etc. También posee funciones de gestión completas, incluyendo la configuración del puerto, las estadísticas del puerto, control de acceso, diagnosis de la red, configuración rápida, en línea actualizando y así sucesivamente. El CLI, la WEB, Telnet, el SNMP y otros métodos de acceso también se apoyan. El sistema de gestión de red puede proveer de usuarios buena experiencia con el diseño amistoso de operación del interfaz de sistema de gestión de la red, simple y conveniente.
El hardware adopta fanless, el bajo consumo de energía, diseño amplio de la temperatura y ha pasado las pruebas rigurosas del estándar industrial, que pueden adaptarse para el ambiente industrial de la escena con los requisitos duros para el EMC. Puede ser ampliamente utilizado en rejilla elegante, el transporte ferroviario, la ciudad elegante, la ciudad segura, la nueva energía, el espacio aéreo, la fabricación inteligente, el proyecto militar y otros campos industriales.
- Internet Protocol: IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3X, IEEE802.3Z, IEEE802.1Q, IEEE802.1p, IEEE802.3ad, IEEE802.1D, IEEE802.1X
- tamaño del módulo: 72m m (H) x54mm (W) x9.5mm (D), paquete: INMERSIÓN
- ayuda interfaces eléctricos de hasta 8 gigabites e interfaces ópticos de 2 gigabites
- el escondrijo está hasta 4Mbit, que puede satisfacer la transmisión lisa del vídeo 4K
- los ERP de la ayuda suenan protocolo
- apoye la limitación del ancho de banda del puerto, control de tráfico del puerto, supresión del broadcast storm
- apoye IEEE 802.1q VLAN y vire los ajustes del VLAN hacia el lado de babor, ayuda QINQ
- apoye el protocolo de STP/RSTP/MSTP, IGMP V1/V2/V3 Snooping
- apoye la web, CLI, Telnet, SSH, gestión del SNMP
- vire el equilibrio de carga del tráfico hacia el lado de babor, ayuda LACP
- función rica del ACL, ayuda L2, L3, el hacer juego del campo L4
- funciones ricas de QoS, ayuda DSCP, 802.1q prioridad, política del ACL/previsión de la cola
- accione abajo la alarma, alarma del lazo, alarma de la captura SNMP
- apoye el depuración de la consola
- apoye el equipo del POE (POE+).
| Especificación | IG80 |
| CPU integrada | MIPS-4KEc hasta 500MHz |
| COPITA | DDRI/DDRII/DDRIII |
| Almacenador intermediario del paquete | 4.1Mb |
| Marco enorme | 10KB |
| Tabla L2 (LUT) | 8K |
| Obstáculo de HW MAC | Sí |
| Grupo de tronco | 8 (hasta 8 puertos) |
| VLAN | 4K |
| QinQ flexible | Sí |
| Traducción del VLAN | ACL |
| Puerto/protocol/MAC/IP-based VLAN | Sí |
| STP | STP/RSTP/MSTP |
| Características L2 | Ayuda | ||
| Tabla de la dirección MAC | 8K/16K | ||
| Marco enorme | 10K (10000) | ||
| Control de flujo | 802.3x (Lleno-a dos caras) | Sí | |
| Contrapresión (semidúplex) | Sí | ||
| El atravesar - árbol | IEEE 802.1D (STP) | Sí | |
| IEEE 802.1w (RSTP) | Sí | ||
| IEEE 802.1s (MSTP) | 16 casos | ||
| Puerto auto del borde | Sí | ||
| Filtración de BPDU | Sí | ||
| Detección del lazo del uno mismo | Sí | ||
| Agregación del vínculo | IEEE 802.3ad LACP | Sí | |
| Tronco estático | Sí | ||
| Max.Group | 8 | ||
| Max.Ports/Group | 8 | ||
| Equilibrio de carga del tráfico | Sí | ||
| VLAN | |||
|
VLAN
Voz VLAN |
VLAN estático | 256 | |
| Puerto-basado | Sí | ||
| IEEE 802.1Q Marcar-basado | Sí | ||
| Basado en protocolos | 8 grupos | ||
| MAC-basado | 256 | ||
| Modo de OUI (auto/manual) | 16 OUI | ||
| Vigilancia VLAN | Modo de OUI (auto/manual) | 16 OUI | |
| QinQ (IEEE 802.1ad) | Básico | Sí | |
| Protocolo del registro de GARP VLAN (GVRP) | Sí | ||
| Multicast | |||
| Común | Grupos del multicast | 256 | |
| Licencia inmediata | Sí | ||
| Puerto estático/prohibido del router | Sí | ||
| Puerto delantero estático/prohibido | Sí | ||
| Filtración | 128 perfiles | ||
| El estrangular | Sí | ||
| IGMP Snooping | IGMP V1/v2 | Sí | |
| IGMP v3 básico (BISS) | Sí | ||
| IGMP v2/v3 Querier | Sí | ||
| MLD Snooping | MLD v1/v2 | Sí | |
| Registro del multicast VLAN (MVR) | Sí (IPv4) | ||
| Características de QoS | |||
| Cola de prioridad | 8 colas de administración del tráfico/puerto | ||
| Scheduling de la cola | WRR | Sí | |
| WFQ | Sí | ||
| Pripority estricto | Sí | ||
| Híbrido (WRR+SP o WFQ+SP) | Sí | ||
| Clase de servicio | Puerto-basado | Sí | |
| 802.1p | Sí | ||
| Precedencia de la TOS del IP | Sí | ||
| IP DSCP | Sí | ||
| Qos de confianza | Sí | ||
| Límite de la tarifa | Puerto-basado (ingreso/salida) | Sí | |
| Lista de control de acceso (ACL) | |||
| Reglas de acceso | 1024 | ||
| Tipo del ACL | L2/L3/L4 | Sí | |
| MAC-basado | 512 | ||
| IPv4-based | |||
| IPv6-based | |||
| Seguridad | |||
| AAA | Autentificación | Sí | |
| TACACS+ | 8 | ||
| RADIUS | 8 | ||
| Encargado de la autentificación | 802.1x de IEEE | Sí | |
| MAC auténtico | Sí | ||
| Web auténtica | Sí | ||
| Huésped VLAN | Sí | ||
| Puerto-basado | Sí | ||
| Anfitrión-basado | Sí | ||
| Administrador de cuentas | Authenticatoin local | Sí | |
| Cuenta de usuario múltiple | 8 | ||
| Seguridad de niveles múltiples | Sí | ||
| Procedimientos de recuperación de la contraseña | Sí | ||
| Acceso de la gestión | Gestión VLAN | Sí | |
| Gestión ACL | 256 | ||
| SSL | SSLv2 | Sí | |
| SSLv3 | Sí | ||
| TLSV1 | Sí | ||
| WebUI | HTTPS | Sí | |
| CLI | SSH v1/v2 | Sí | |
| Seguridad de puerto | Cerradura dinámica | 256 | |
| Control de la tormenta | Difusión | Sí | |
| Multicast desconocido | Sí | ||
| Unicast desconocido | Sí | ||
| El atravesar - árbol | Guardia de BPDU | Sí | |
| Puerto protegido (aislamiento del puerto) | Sí | ||
| Calabozo MAC | Sí | ||
| Motor de la defensa de la CPU | Sí | ||
| Prevención del DoS | Sí | ||
| IDHCP Snooping (con la opción 82) | Sí | ||
| Inspección dinámica del ARP | Sí | ||
| Guardia de la fuente del IP | 256 | ||
| Atascamiento de IP/MAC/Port (IMPB) | Sí | ||
| IPV6 | |||
| Anfitrión IPV6 | Configuración auto | Sí | |
| Dirección IPv6 y longitud estáticas del prefijo | Sí | ||
| Entrada de defecto estática IPv6 | Sí | ||
| Descubrimiento vecino IPV6 (ND) | Sí | ||
| Detección de la dirección del duplicado IPV6 | Sí | ||
| ICMPv6 | Sí | ||
| Uso IPv6 | HTTP/HTTPS | Sí | |
| TELNET | Sí | ||
| SSH | Sí | ||
| SNMP | Sí | ||
| TFTP | Sí | ||
| Syslog | Sí | ||
| PING | Sí | ||
| DHCPv6 | Sí | ||
| Gestión | |||
| CLI | Consola | 3 sesiones | |
| Telnet (RFC854) | |||
| WebUI | THTTP | Sí | |
| SNMP | v1 | Sí | |
| v2c | Sí | ||
| v3 | Sí | ||
| Gestión de fichero | Mejora/copia de seguridad del firmware | Sí | |
| Imágenes duales | Sí | ||
| Transferencia directa/copia de seguridad de la configuración | Sí | ||
| Configuraciones múltiples | Sí | ||
| Carga por teletratamiento/transferencia directa | TFTP (RFC783) | Sí | |
| HTTP | Sí | ||
| UART | Sí | ||
| Gestión de tiempo | Local | Sí | |
| ISNTP | Sí | ||
| Gestión del puerto | Nombre de puerto amistoso (descripción del puerto) | Sí | |
| Recuperación inhabilitada error | Sí | ||
| Línea gestión | Consola | Sí | |
| Telnet (RFC854) | Sí | ||
| SSH v1/v2 | Sí | ||
| DHCP | Cliente | Sí | |
| DNS | Cliente | Sí | |
| Botón de reinicio del software | Sí | ||
| EEE (802.3az) | Sí | ||
| Gestión de RMON | 32 entradas/tipo | ||
| Descubrimiento | |||
| Protocolo del descubrimiento de la capa de vínculo de IEEE 802.1AB (LLDP) | Sí | ||
| Medios descubrimiento de la punto final de ANSI/TIA-1057 LLDP (LLDP-MED) | Sí | ||
| Diagnósticos | |||
| El duplicar | Puerto-basado (muchos a uno) | 4 sesiones | |
| Syslog (RFC3164) | RAM local | Sí | |
| Flash local | Sí | ||
| Servidor remoto | 8 | ||
| Diagnósticos del sistema | Utilización de la CPU | Sí | |
| Utilización de la memoria | Sí | ||
| Utilización del puerto | Sí | ||
| Diagnósticos del puerto | Prueba del cable | Sí | |
| Situación del módulo de la fibra | Sí | ||
| Diagnósticos de la red | Prueba del silbido de bala | Sí | |
| Traceroute | Sí | ||
| UDLD | Sí | ||
| MIB | |||
| RFC1213 MIBII (grupos de System&Interface) | Sí | ||
| RFC2819 RMON I (1,2,3, grupos &9) | Sí | ||
| Trampas genéricas RFC1215 | Sí | ||
| Puente RFC1493 | Sí | ||
| Extensiones del MIB del puente RFC2674 | Sí | ||
| Entidad RFC2737 | Sí | ||
| RFC3635 Ethernet-como | Sí | ||
| Grupo del interfaz RFC2863 | Sí | ||
| SNMP-COMUNIDAD-MIB | Sí | ||
| SNMPv3-MIB | Sí | ||
Código de orden de la descripción de producto
módulo de interruptor manejado gigabit 8-port IG80
